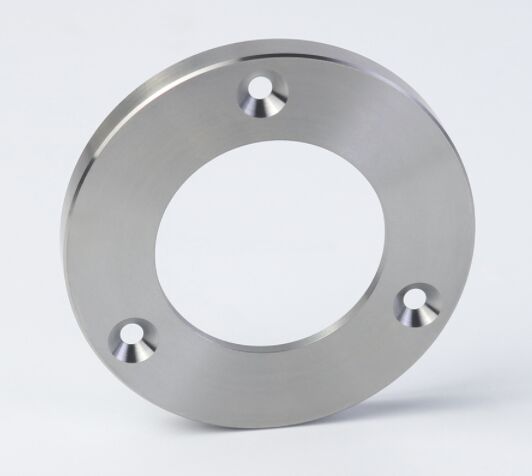

De complete gids voor CNC-draaien & braamvrije randbehandeling voor roestvrijstalen onderdelen

Het bewerken van roestvrijstalen onderdelen tot een onberispelijke, braamvrije afwerking is een van de meest veeleisende uitdagingen in de precisiefabricage. Wanneer een onderdeel bestemd is voor een medisch hulpmiddel, een voedselverwerkingsmachine of een high-end consumentenproduct, zijn bramen niet alleen een cosmetisch defect—ze zijn een functionele fout. Ze tasten de afdichtingsintegriteit aan, creëren havens voor bacteriën, veroorzaken montageproblemen en vormen veiligheidsrisico's voor eindgebruikers.

Deze gids biedt een gedetailleerde workflow van materiaalinvoorbereiding tot eindrandbehandeling, gebaseerd op jarenlange ervaring in de werkplaats met het bewerken van voornamelijk 304 en 316L roestvrij staal. We gaan verder dan de theorie om ons te concentreren op de praktische, bruikbare stappen en gegevens die succes garanderen.

1. De kernuitdaging: waarom roestvrij staal bramen creëert

Bramen ontstaan doordat roestvrij staal, vooral 304/316, taai en ductiel is. Tijdens het snijden vervormt en scheurt het materiaal in plaats van schoon te scheren bij het uitgangspunt van de tool. De koudverharding eigenschap van roestvrij staal verergert dit, waardoor elke gevormde braam harder wordt dan het basismateriaal en moeilijker te verwijderen is.

Kritieke observatie: In onze productietracking hebben we vastgesteld dat meer dan 70% van de nabewerking in verband met bramen voortkomt uit slecht gereedschap of onjuiste combinaties van voeding/snelheid. Een scherp gereedschap met de juiste parameters scheert; een bot gereedschap scheurt.

2. Stapsgewijze productie workflow voor braamvrije onderdelen

Het bereiken van een echte braamvrije rand is geen wonder in één stap; het is een proces dat is ontworpen voor succes vanaf de eerste snede.

2.1 CNC-draaien: de eerste snede is het belangrijkst

Draaien is vaak het primaire proces voor cilindrische of roterende roestvrijstalen onderdelen. Correct instellen minimaliseert hier de nabewerking.

 Gereedschaps- en parameterstrategie voor minimale braamvorming

• Insert geometrie: Gebruik scherpe, positieve spaanhoek inserts met een speciale afwerkingsrand (bijv. een Wiper-geometrie voor een gladdere afwerking). Zorg er bij het schroefdraadsnijden en groeven voor dat de inserts een ingebouwde radius of afschuining hebben om een gecontroleerde rand achter te laten, geen scherpe, gescheurde braam.

• Koelmiddel: Hoge druk, door-gereedschap koelmiddel is niet onderhandelbaar. Het koelt de snede, spoelt spanen weg en voorkomt opbouw op de insert—een primaire oorzaak van bramen.

• In de werkplaats geteste draaiparameters voor 316L:

  • Afwerking draaien: Snelheid: 150-220 SFM | Voeding: 0,003-0,006 ipr | Snijdiepte: 0,005-0,010"

  • Afsteken/groeven: Gebruik lagere snelheden en consistente, ononderbroken voeding. Stoppen in de snede garandeert een grote braam.

• De gouden regel: Behoud constante gereedschapsdruk. Programmeer een constante voedingssnelheid helemaal tot het einde van de snede. Vertragen als het gereedschap naar buiten gaat, stimuleert het afduwen van materiaal en braamvorming.

2.2 Proactief ontbramen tijdens CNC-bewerking

Het meest efficiënte ontbramen gebeurt op de CNC-machine, direct nadat de feature is gemaakt.

 Live gereedschap ontbramen (op een CNC-draaibank met freesmogelijkheid)

• Techniek: Gebruik een kleine, snelle roterende braam of een speciale afschuingsgereedschap in een live gereedschapstation.

• Proces: Na het draaien van een boring of vlak, indexeert de machine automatisch het ontbramingsgereedschap en voert een precieze afschuingsroutine uit (bijv. een afschuining van 0,1 mm x 45°) op alle scherpe randen. Dit verwijdert de uitgangsbraam direct.

• Gegevenspunt: Het implementeren van in-cyclus ontbramen verminderde onze handmatige nabewerkingstijd met meer dan 40% voor complexe kleplichamen.

 Terug afschuinen & gereedschap met gecontroleerde rand

• Specificeer voor doorlopende gaten terug afschuingsgereedschap dat een afschuining snijdt aan de uitgangszijde van het gat terwijl de boor zich terugtrekt.

• Gebruik "braamloze" of "ondersnijding" inserts ontworpen voor afsteekbewerkingen, die de rand vormen terwijl ze snijden.

2.3 Nabewerking van randen voor medische en voedselkwaliteit

Wanneer absolute, verifieerbare randkwaliteit vereist is (Ra < 0,4 μm op randen), is gespecialiseerde nabewerking essentieel.

 Elektrochemisch ontbramen (ECD)

• Proces: Het onderdeel wordt ondergedompeld in een elektrolytbad. Een gevormde elektrode wordt in de buurt van de braam geplaatst en een gecontroleerde elektrische stroom lost de braam op zonder het basismateriaal aan te tasten.

• Best voor: Het verwijderen van bramen van interne kruisgaten, kruispunten van hydraulische poorten en complexe interne kanalen die mechanisch onbereikbaar zijn.

• Verificatie: ECD produceert een perfect afgeronde, gladde rand die intrinsiek braamvrij is, niet alleen mechanisch verwijderd. Dit is cruciaal voor reinigingsvalidatie in sanitaire toepassingen.

Massa-afwerking (vibrerend & centrifugaal)

• Proces: Onderdelen worden in een bak met schurende media en verbindingen geplaatst. De vibrerende of centrifugale beweging creëert een uniforme, zachte snijwerking op alle randen.

• Media: Gebruik voorgevormde keramische of kunststofgebonden schurende media voor een consistente radius. Voeg voor roestvrij staal een inhibitor toe aan de op water gebaseerde verbinding om botsing van onderdeel op onderdeel en roest te voorkomen.

• Resultaat: Bereikt een uniforme radius van 0,05 mm tot 0,2 mm op alle externe en toegankelijke interne randen. Biedt een uitstekend oppervlak voor pre-passivering.

 Schurende stroombewerking (AFM)

• Proces: Een viskeuze, schurend geladen polymeer wordt door of over de interne paden en randen van het onderdeel geëxtrudeerd.

• Best voor: Het polijsten en ontbramen van ingewikkelde, interne geometrieën zoals brandstofinjectorlichamen, spruitstukken en complexe vloeistofapparaten.

• Gegevenspunt: AFM kan de oppervlakteafwerking van een interne boring verbeteren van Ra 1,6 μm naar Ra 0,2 μm en tegelijkertijd randen afronden, waardoor de weerstand en turbulentie van de vloeistofstroom aanzienlijk worden verminderd.

2.4 Passivering: de laatste stap voor prestaties

Nadat alle bramen zijn verwijderd, is passivering cruciaal om de corrosiebestendige oxidelaag te herstellen, vooral waar materiaal is blootgesteld.

• Cruciale voorreiniging: Alle residuen van schurende media en snijvloeistoffen moeten volledig worden verwijderd via ultrasoon reinigen vóór passivering. Verontreinigingen remmen het proces.

• Proces: Onderdompeling in een citroen- of salpeterzuurbad volgens ASTM A967. Dit lost vrije ijzerdeeltjes op die in het oppervlak zijn ingebed (een bijproduct van bewerking) en verrijkt de chroomlaag.

• Verificatie: Succes wordt geverifieerd met kopersulfaattests of zoutsproeitests om ervoor te zorgen dat de passieve laag intact is en dat het onderdeel niet corrodeert tijdens gebruik

3. Toepassingen van braamvrije roestvrijstalen onderdelen

• Medisch & chirurgisch: Implantaten, schachten van chirurgische instrumenten, naaldhouders, biopsietangen.

• Voedsel & dranken: Kleppen, pomprotors, fittingen, messen van vleessnijmachines.

• Lucht- en ruimtevaart & hydraulica: Componenten van brandstofsystemen, klepspindels, spruitstukblokken, hydraulische zuigers.

• Halfgeleider: Onderdelen voor waferverwerking, onderdelen voor gasafgiftesystemen.

4. Kosten- en kwaliteitsborgingsoverwegingen

Wat beïnvloedt de kosten?

1. Onderdeelcomplexiteit: Het aantal randen, blinde gaten en interne kruispunten heeft direct invloed op de ontbramingstijd en de keuze van de methode.

2. Specificatie van randkwaliteit: Een algemene "braamvrije" oproep is minder kostbaar dan een gespecificeerde "Maximale randradius van 0,05 mm per ISO 13715."

3. Ontbramingsmethode: In-cyclus ontbramen is de meest kosteneffectieve. ECD en AFM zijn processen met hogere kosten die worden gerechtvaardigd door de functie van het onderdeel.

4. Certificering & documentatie: Medische (ISO 13485) en lucht- en ruimtevaart (AS9100) vereisten voor validatie en traceerbaarheid van de partij voegen kosten toe.

Kwaliteitsinspectie:

• Tactiele methode: Gebruik een professioneel ontbramingsgereedschap (zoals een honensteen) of een vingerbeschermer langs de rand. Elke vangst duidt op een braam.

• Visuele methode: Gebruik een 10x - 30x zakmicroscoop om randen te inspecteren bij goed licht.

• Meting: Een profilometer kan worden gebruikt om de werkelijke randradius te meten en te documenteren.

5. Veelgestelde vragen

V1: Kan ik niet gewoon "braamvrij" op mijn tekening specificeren en een perfect onderdeel krijgen?
A: "Braamvrij" is subjectief en vatbaar voor interpretatie. Specificeer voor kritieke toepassingen de norm (bijv. "Braamvrij per ISO 13715 Klasse F") en definieer de maximaal toelaatbare randconditie. Overweeg om een notitie toe te voegen zoals "Alle randen moeten worden gebroken tot een maximale radius van 0,1 mm."

V2: Wat is de meest voorkomende fout die leidt tot slechte bramen in gedraaide onderdelen?
A: Het gebruik van een bot of onjuist insert voor afwerking, en slechte spaancontrole. Lange, draderige spanen wikkelen zich om het onderdeel en scheuren het oppervlak, waardoor enorme bramen ontstaan. Optimaliseer de spaanbrekergeometrie en de koelmiddeldruk om kleine, beheersbare "6" of "9" gevormde spanen te produceren.

V3: Verwijdert passivering bramen?
A: Nee. Passivering is een chemisch proces dat oppervlakteverontreiniging verwijdert, maar het metaal niet afslijt of snijdt. Alle bramen moeten volledig worden verwijderd vóór passivering, aangezien het zuur de voorkeur geeft aan de dunne, koudverharde braam, waardoor mogelijk een corrosieve put aan de basis ontstaat.
