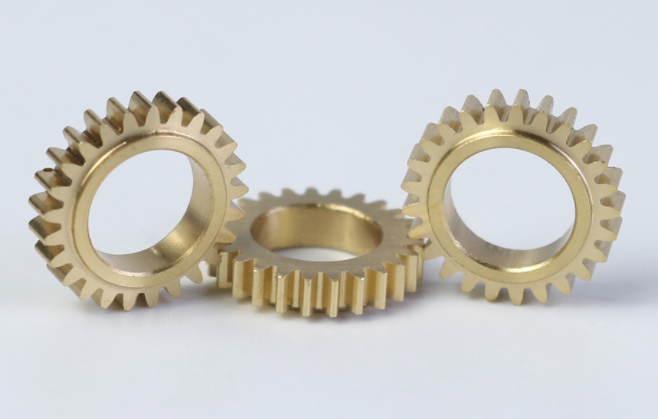

Professioneel CNC-draaien van messing tandwielen: precisie-overbrenging, duurzame duurzaamheid

Op het gebied van hoogprecisie industriële transmissie zijn tandwielen niet alleen cruciale componenten voor het overbrengen van vermogen, maar hun materiaalkeuze, fabricageprecisie en langetermijnbetrouwbaarheid hebben ook direct invloed op de prestaties en levensduur van het gehele systeem. Messing, met zijn uitstekende bewerkbaarheid, slijtvastheid, corrosiebestendigheid en zelf-smerende eigenschappen, is een ideaal materiaal voor het vervaardigen van precisie-tandwielen. Het produceren van messing tandwielen die uitzonderlijke maatvastheid, superieure oppervlakteafwerking en langdurige stille werking combineren, vereist echter een volwassen, geïntegreerd proces van precisiefabricage en nabewerking.

Wij zijn gespecialiseerd in het leveren van op maat gemaakte CNC-gedraaide messing tandwieloplossingen voor wereldwijde industriële klanten. Van materiaalkunde tot precisiebewerking en professionele oppervlaktebehandeling, wij beschikken over een compleet intern proces dat ervoor zorgt dat elk tandwiel voldoet aan de strengste industriële normen, en voldoet aan uw veeleisende eisen in automatiseringsapparatuur, precisie-instrumenten, klepsystemen, hoogwaardige consumentenproducten en andere gebieden.

Kernvoordelen: Integratie van materiaalkunde, precisiebewerking en prestatie-optimalisatie
Wij begrijpen dat een superieur tandwiel het resultaat is van meerdere factoren die samenwerken. We 'bewerken' niet alleen; we bieden een volledige procesoplossing, van ontwerpconsultatie tot levering van het eindproduct.

• Expertise in materialen: We gebruiken voornamelijk vrij bewerkbaar messing (bijv. C36000), dat toonaangevende bewerkbaarheid biedt en tegelijkertijd goede mechanische eigenschappen behoudt, waardoor een extreem hoge maatnauwkeurigheid en oppervlakteafwerking mogelijk zijn, waardoor nabewerking overbodig wordt.
• Precisie CNC-draaien en -vormen: Met behulp van meerassige draai-freescentra voltooien we tandprofielen, binnen gaten, eindvlakken en diverse complexe kenmerken in één enkele opstelling, waardoor concentriciteit, loodrechtheid en andere belangrijke geometrische toleranties worden gemaximaliseerd.
• Geïntegreerde oppervlaktebehandelingsoplossingen: Afhankelijk van de toepassing van het tandwiel (bijv. vereiste slijtvastheid, bescherming tegen aanslag, verminderde wrijvingscoëfficiënt of specifieke esthetiek), bieden we professionele nabewerking zoals passivering, vernikkelen, verchromen of Teflon (PTFE)-coating om de functionaliteit te verbeteren.
• Rigoureuze kwaliteitscontrole: Van ontvangst van grondstoffen tot verzending van eindproducten, elke stap heeft traceerbare inspectieverslagen. We controleren niet alleen de afmetingen, maar richten ons ook op de nauwkeurigheid van het tandprofiel, de oppervlakte-integriteit en de uiteindelijke prestaties.

Belangrijk inzicht: Onze productiegegevens geven aan dat meer dan 95% van de transmissiegeluiden of voortijdige slijtageproblemen terug te voeren zijn op fouten in het tandprofiel, slechte oppervlakte ruwheid of onjuiste warmtebehandeling van het materiaal. Daarom richten we onze monitoring op deze gebieden.

Ons geïntegreerde productieproces
We hanteren een systematische aanpak om ervoor te zorgen dat elk tandwiel aan de hoogste normen voldoet.

2.1 Precisie CNC-draaien en tandvorming: De bron van nauwkeurigheid

• Processtrategie: Het gebruik van precisie diamant- of ultrafijne korrelcarbide gereedschappen die speciaal zijn ontworpen voor messing, in combinatie met geoptimaliseerde snijparameters, zorgt voor efficiënte spaanafvoer en een uitstekende oppervlaktekwaliteit (Ra-waarden tot 0,4-0,8 μm), wat de basis vormt voor geluidsarme werking.
• Parameterreferentie (met C36000 als voorbeeld):

Afwerking draaien: Snijsnelheid 150-250 m/min, voeding 0,05-0,15 mm/omw, snedediepte 0,1-0,3 mm.

Tandvorming: Gebruik van hoogprecisie tandwiel frezen of vormfrezen, waarbij het tandprofiel en de pitch-accumulatiefout strikt worden gecontroleerd.

• Belangrijk punt: Onderdelen worden direct na het bewerken grondig gereinigd om alle snijvloeistof en messing spanen te verwijderen, waardoor corrosie wordt voorkomen of de daaropvolgende verwerking wordt beïnvloed.

2.2 Ontbramen en randbehandeling: Veiligheid en soepele werking garanderen

Voer nauwkeurig handmatig of geautomatiseerd ontbramen en afschuinen (bijv. C0.1-C0.3) uit op alle tandtoppen en randen, waardoor spanningsconcentratiepunten worden geëlimineerd, een soepele tandwielingrijping wordt gegarandeerd en de veiligheid bij het hanteren wordt verbeterd.

2.3 Oppervlaktebehandeling (optioneel): Prestaties en levensduur verbeteren

• Passivering: Vormt een transparante beschermende oxidefilm, waardoor de corrosiebestendigheid van het tandwiel wordt verbeterd en natuurlijke aanslag wordt voorkomen. Het is de standaardkeuze voor het behouden van de originele kleur van het messing en het bieden van basisbescherming.
• Elektroplating:

Vernikkelen: Biedt hoge hardheid, uitstekende slijtvastheid en corrosiebestendigheid, met een zilverwit uiterlijk.

Verchromen: Biedt extreem hoge oppervlaktehardheid, slijtvastheid en een lage wrijvingscoëfficiënt, met een helder uiterlijk.

Chemisch vernikkelen: Biedt een uniforme coatingdekking, zelfs op complexe tandprofielen, en biedt goede corrosie- en slijtvastheid.

• Teflon (PTFE) geïmpregneerde coating: Biedt een extreem lage wrijvingscoëfficiënt, uitstekende droge smering en anti-aanbakeigenschappen, met name geschikt voor onderhoudsvrije of stille toepassingen.

2.4 Kwaliteitsinspectie en prestatieverificatie

• Afmetings- en geometrische inspectie: Gebruik van coördinatenmeetmachines (CMM) en tandwielmeetinstrumenten om alle kritische afmetingen, tandprofielen en tanduitlijningsfouten te inspecteren.
• Oppervlakte-inspectie: Evaluatie van de bewerkingskwaliteit via microscopen en oppervlakte ruwheid testers.
• Functionele tests: Gepaarde ingrijpingstests kunnen op verzoek worden uitgevoerd om de soepelheid van de werking en het geluidsniveau te controleren.

Typische toepassingsgebieden

• Industriële automatisering & robotica: Tandwielen in reductoren, transmissiemodules, precisie positioneringssystemen.
• Kleppen & vloeistofregeling: Tandwieloverbrengingscomponenten in regelkleppen, debietmeters.
• Medische & laboratoriumapparatuur: Precisie transmissieonderdelen in diagnostische instrumenten, infusiepompen (die moeten voldoen aan de relevante reinheidseisen).
• Hoogwaardige consumentenproducten & muziekinstrumenten: Tandwielen in hoogwaardige uurwerkbewegingen, camera focusmechanismen, instrument afstemknoppen.
• Elektrische & elektronische apparatuur: Tandwielen in kleine servomechanismen, hoogwaardige sloten.

Overwegingen voor kosten en kwaliteitscontrole
Primaire kostenfactoren:

• Tandwielcomplexiteit: Module, aantal tanden, drukhoek, behoefte aan speciale tandvormen (bijv. schroefvormig, worm).
• Nauwkeurigheidsklasse: Eisen per DIN-, AGMA- of JIS-normen (bijv. DIN-klasse 6 vs. 8).
• Materiaal & nabewerking: Speciale messing legeringen zijn duurder; het type en de dekking van plating/coating beïnvloeden de uiteindelijke kosten.
• Certificering & traceerbaarheid: Documentatie en testen vereist om te voldoen aan industriespecifieke normen (bijv. automotive, medisch).

Kernkwaliteitscontrolepunten:

• Grondstof: Materiaalcertificering (Mill Certificate).
• Na draaien: Volledige afmetingsinspectie, controle van belangrijke tandprofielparameters.
• Na behandeling: Coatingdiktetest (röntgenfluorescentie), corrosiebestendigheidstest (bijv. zoutsproeitest), hechtingstest.
• Eindverzending: Visuele inspectie, reinheid en verpakkingscontrole.

Veelgestelde vragen (FAQ)
V1: Wat zijn de voordelen en beperkingen van messing tandwielen in vergelijking met stalen tandwielen?
A1: Voordelen: Gemakkelijker te bewerken, kosteneffectief; uitstekende corrosiebestendigheid; goede zelf-smering, wat leidt tot minder bedrijfsgeluid; niet-magnetisch; elektrisch geleidend. Beperkingen: Sterkte en hardheid zijn lager dan staal, waardoor ze ongeschikt zijn voor extreem hoge belasting of impacttoepassingen; potentieel voor slijtage bij langdurige zware belastingen.

V2: Hoe kies ik de juiste oppervlaktebehandeling voor mijn toepassing?
A2: Het hangt af van uw prioritaire behoeften:

• Basis corrosiebescherming, behoud van de originele kleur: Kies Passivering.
• Hoge slijtvastheid & corrosiebestendigheid, zilverwit uiterlijk: Kies Vernikkelen.
• Maximale slijtvastheid, lage wrijving, helder uiterlijk: Kies Verchromen.
• Vereist extreem lage wrijving, droogloop of anti-aanbak: Overweeg Teflon Coating.

V3: Welke typische tolerantiebereiken kunt u garanderen?
A3: Voor standaard C36000 messing tandwielen:

• Diameter afmetingstolerantie: Kan ±0,01 mm bereiken.
• Tandprofiel fout: Kan doorgaans worden gecontroleerd binnen DIN-klassen 7-9, afhankelijk van de module en nauwkeurigheidsklasse.
• Concentriciteit/uitloop tolerantie: Kan worden gegarandeerd binnen 0,02 mm.
  Hogere precisie-eisen moeten tijdens de offerte worden gespecificeerd.

Onze bewerkings- en verwerkingsmogelijkheden

• Precisie vormgeving: Meerassig CNC-draaien, draai-frees composietbewerking, precisie tandwiel frezen/frezen.
• Oppervlaktebehandeling:

Mechanische bewerking: Precisie ontbramen, polijsten.

Chemische/elektrochemische bewerking: Passivering, vernikkelen, verchromen, chemisch vernikkelen.

Speciale coatings: Teflon (PTFE) geïmpregneerde coating.

• Andere diensten: Lasermarkering (voor onderdeel traceerbaarheid), ultrasoon reinigen.

Veelvoorkomende materialen
Messing legeringen (bijv. C36000) kunnen worden aanbevolen op basis van mechanische prestatie-eisen.

Typische nauwkeurigheidsreferentie

• CNC-draaien afmetingstolerantie: ±0,01 mm ~ ±0,05 mm
• Tandprofiel nauwkeurigheid: Tot DIN-klasse 7 (afhankelijk van tandwiel specificaties)
• Oppervlakte ruwheid: Ra 0,4μm ~ 1,6μm (afhankelijk van het proces)

Certificering
ISO 9001:2015 certificering van het kwaliteitsmanagementsysteem.

Disclaimer: De hierin beschreven procesparameters en prestaties zijn gebaseerd op productie-ervaring met standaard C36000 messing onder gecontroleerde omstandigheden. Optimale methoden en parameters kunnen variëren afhankelijk van de specifieke onderdeelgeometrie, de status van de apparatuur, de materiaalbatch en de uiteindelijke toepassingsvereisten. Uitgebreide prototyping wordt sterk aanbevolen voorafgaand aan de volumeproductie om de geschiktheid van de procesketen voor uw specifieke product te valideren. Alle prestatiegegevens moeten worden bevestigd op basis van daadwerkelijke tests.
