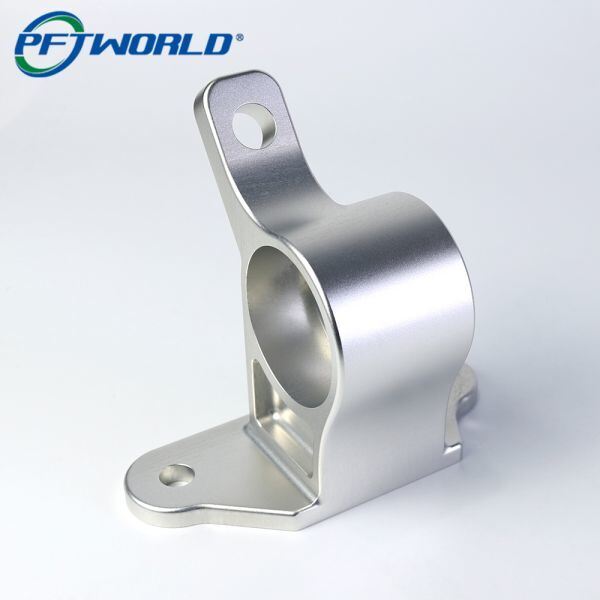

CNC-bewerking Metalen buisbevestigingsbeugel van industriële kwaliteit

Metalen buishouders zijn essentiële componenten in industriële automatisering, machineframes, leidingsystemen en structurele samenstellingen. Ze bieden veilige ondersteuning, nauwkeurige uitlijning en trillingsbestendigheid voor metalen buizen en leidingnetwerken. CNC-bewerking garandeert industriële sterkte, exacte toleranties en aanpasbare geometrieën voor gespecialiseerde toepassingen.

Dit artikel legt uit hoe CNC-bewerking duurzame buishouders produceert, materiaalkeuze, precisiekenmerken en fabrieksbest practices voor hoogwaardige industriële toepassingen.

De materiaalkeuze heeft directe invloed op sterkte, corrosiebestendigheid en bewerkbaarheid.

Fabriekstip: Roestvrij staal heeft de voorkeur voor corrosiegevoelige of hogetemperatuuromgevingen, terwijl aluminium wordt gebruikt waar gewichtsvermindering cruciaal is.

CNC-bewerking maakt de productie van complexe geometrieën mogelijk om te voldoen aan aangepaste montagevereisten:

• Meerdere montagegaten: Voor veilige bevestiging aan frames of machines

• Buisklemgroeven: Zorgt voor exacte buisuitlijning

• Versterkte ribben: Verhoogt de draagkracht

• Afgeschuinde randen en afgeronde hoeken: Vermindert spanningsconcentratie

Precisiebewerking garandeert ±0,01–0,02 mm toleranties, cruciaal voor uitlijning en trillingsvrije installatie.

De productie van hoogwaardige buishouders omvat verschillende stappen:

1. CAD-ontwerp

   • Definieer de geometrie van de houder, gatenpatronen, passing van de buisdiameter en toleranties.

2. CAM-programmering

   • Optimaliseer gereedschapspaden voor frezen, boren en contouren.

3. Materiaalklaarmaken

   • Ruwe metaalvoorraad op maat snijden.

4. Ruwe bewerking

   • Verwijder bulk materiaal met behoud van speling voor afwerking.

5. Precisiebewerking

   • Definitief frezen van gaten, groeven en montagevlakken tot exacte toleranties.

6. Oppervlakteafwerking

   • Ontbramen, polijsten, anodiseren (aluminium) of passiveren (roestvrij staal).

7. Inspectie

   • Dimensionale controle met CMM, visuele inspectie op bramen en meting van de oppervlakteafwerking.

Hoogwaardige houders vereisen het juiste gereedschap:

• Vlinderfrezen en sleufsnijders voor groeven en montagevlakken

• Boortjes met geoptimaliseerde puntshoek voor schone gaten

• Carbide of gecoate gereedschappen voor slijtvastheid, vooral op roestvrij staal

• Zachte klauwen of aangepaste armaturen om vervorming tijdens het klemmen te voorkomen

Tip: Voor dunne of lichte houders voorkomt bewerking in meerdere opstellingen met lage klemdruk vervorming.

Afhankelijk van materiaal en omgeving verbetert de oppervlakteafwerking:

• Slijtvastheid

• Corrosiebescherming

• Uiterlijk

Veelvoorkomende opties:

Industriële houders vereisen consistente prestaties onder belasting. Fabrieken voeren uit:

• Dimensionale inspectie met CMM of schuifmaten

• Controle van gaten en groeven voor correcte buispassing

• Controles van de oppervlakteruwheid (Ra 0,8–1,6 µm typisch)

• Belastingstesten (voor kritieke toepassingen)

Het garanderen van precieze toleranties zorgt voor betrouwbare montage, minimale trillingen en langdurige duurzaamheid.

• Industriële automatiseringsframes: Transportlijnen, robotarmen

• Hydraulische en pneumatische systemen: Veilige leidingen en buizen

• Machines en apparatuur: Uitlijning en structurele ondersteuning

• Energie- en energiesystemen: Montage van koelleidingen of leidingen

• Aangepaste industriële projecten die precisie-uitlijning en hoge belastbaarheid vereisen

CNC-bewerking maakt de productie mogelijk van aangepaste, hoogwaardige metalen buishouders met:

• Nauwkeurige uitlijning van gaten en groeven voor exacte buisplaatsing

• Hoge belastbaarheid met versterkt ontwerp

• Strakke toleranties (±0,01–0,02 mm) voor trillingsvrije prestaties

• Oppervlakteafwerking en corrosiebestendigheid geschikt voor industriële omgevingen

• Materiaalspecificatie: Aluminium, roestvrij staal, ongelegeerd staal en gereedschapsstaal

Correct bewerkte houders zorgen voor duurzame, betrouwbare en hoogwaardige assemblage in industriële machines en structurele systemen.
